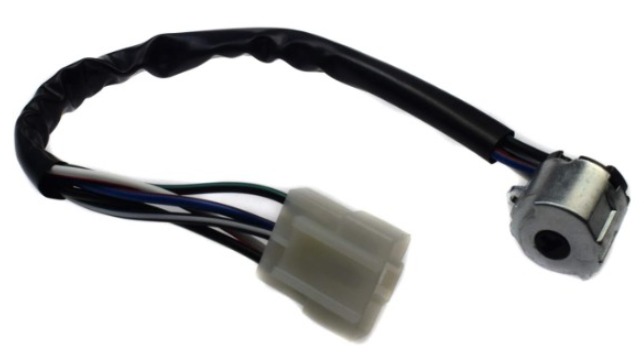

CONMUTADOR DE ARRANQUE CBS N70 – NISSAN SENTRA B13 / E16

Conmutador de Arranque (Switch de Ignición) de alta precisión diseñado específicamente para Nissan Sentra B13 y modelos relacionados con motores GA13 y GA15. Este componente electrónico crítico controla el sistema de encendido del vehículo, gestionando las diferentes posiciones de la llave y distribuyendo energía eléctrica a los sistemas correspondientes según la posición seleccionada.

Compatibilidad de Vehículos NISSAN

Sentra B13 (1991-1999):

• Motor GA13DE – 1.3L DOHC 16V
• Motor GA15DE – 1.5L DOHC 16V
• Motor GA16DE – 1.6L DOHC 16V (hasta 1998)

Modelos Relacionados E16:

• Sunny N14/B13 (1990-1999)
• Pulsar N14 (1990-1995)
• Almera N15 (1995-2000) – Versiones específicas

Nota: Verificar año modelo específico 1998+ para compatibilidad CBS N70

Configuración de 5 Terminales

Posiciones del Conmutador:

1. LOCK (Bloqueo):

• Todos los circuitos desactivados
• Volante bloqueado
• Terminal: Ninguno activo

2. ACC (Accesorios):

• Radio, luces interiores, encendedor
• Motor apagado
• Terminal: ACC

3. ON (Encendido):

• Sistemas de motor activos
• Luces, instrumentos, inyección
• Terminal: IGN + ACC

4. START (Arranque):

• Motor de arranque activado
• Todos los sistemas + arranque
• Terminal: START + IGN + ACC

Función de los 5 Terminales

🔌 Terminal 1 (BAT) – Alimentación directa de batería
🔌 Terminal 2 (ACC) – Circuito de accesorios
🔌 Terminal 3 (IGN) – Circuito de encendido
🔌 Terminal 4 (START) – Circuito de motor de arranque
🔌 Terminal 5 (GND) – Tierra/masa del sistema

Características Avanzadas

✅ Contactos de Precisión – Aleación de plata para conductividad óptima
✅ Resistencia a Arco Eléctrico – Materiales especializados
✅ Operación Suave – Mecanismo de precisión japonesa
✅ Durabilidad Extendida – Resistente a ciclos repetitivos
✅ Sellado Hermético – Protección contra humedad y polvo
✅ Compatibilidad OEM – Especificaciones originales Nissan
✅ Fácil Instalación – Conectores plug-and-play

Síntomas de Conmutador Defectuoso

⚠️ Motor no enciende al girar la llave
⚠️ Llave se queda «pegada» en alguna posición
⚠️ Accesorios no funcionan en posición ACC
⚠️ Motor de arranque no gira en posición START
⚠️ Luces del tablero parpadean o no encienden
⚠️ Motor se apaga al soltar la llave de START
⚠️ Chisporroteo eléctrico al girar la llave
⚠️ Funcionamiento intermitente de sistemas eléctricos

Importancia en el Sistema Eléctrico

🚨 Punto Central de Control:

• Distribuye energía a todos los sistemas
• Controla secuencia de encendido del motor
• Protege circuitos contra sobrecargas
• Integra sistema de seguridad antirrobo (en algunos modelos)

Proceso de Diagnóstico

🔍 Verificación Eléctrica:

• Probar continuidad en cada posición
• Verificar voltaje en terminales
• Comprobar resistencia de contactos
• Inspeccionar conectores por corrosión

📊 Mediciones Específicas:

• Resistencia entre terminales: < 0.1 Ohm
• Aislamiento entre circuitos: > 10 MΩ
• Voltaje de batería en terminal BAT
• Señal limpia en cada posición

Recomendaciones de Instalación

🔧 Instalación Profesional:

• Desconectar batería – Seguridad eléctrica obligatoria
• Codificación de cables – Marcar cables antes de desconectar
• Prueba de funcionamiento – Verificar cada posición después de instalación
• Verificación ECU – Comprobar comunicación con central electrónica

⚡ Precauciones Eléctricas:

• No intercambiar posición de conectores
• Verificar polaridad antes de conectar
• Usar grasa dieléctrica en conectores
• Proteger de cortocircuitos durante instalación

Compatibilidad con Sistemas de Seguridad

• Sistema Antirrobo – Compatible con inmovilizador (si equipado)
• Steering Lock – Integración con bloqueo de volante
• Key Detection – Reconocimiento de llave original
• ECU Communication – Señales para computadora del motor

Mantenimiento Preventivo

Inspección Regular:

• Limpiar contactos cada 24 meses
• Verificar operación suave de todas las posiciones
• Inspeccionar conectores por corrosión
• Aplicar lubricante de contactos si es necesario

Vida Útil: 150,000 – 200,000 ciclos de operación

Herramientas Requeridas para Instalación

• Multímetro digital
• Destornilladores de precisión
• Alicates para terminales
• Grasa dieléctrica
• Scanner OBD (recomendado)
